使用設備：熊谷A-305管道全位置自動焊機、PCW-300焊接電源

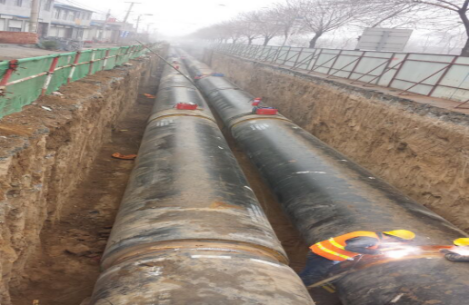

型號D1420*20的螺旋焊縫預制直埋供熱管道焊接，施工長度約為50公里，供回水雙管水平敷設。

工件材質： 碳鋼

管徑和管壁厚度為： ? 1420/20（前一數字為管道外徑，后一數字為相應的壁厚)。

焊接條件：供回水雙管需并行施工焊接。

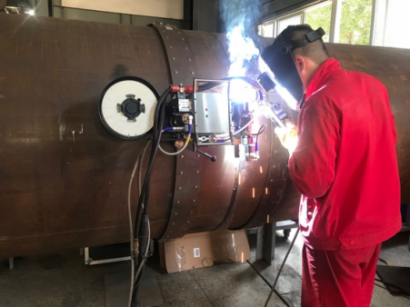

管道焊接先采用熊谷PCW-300手工半自動焊打底的方式進行根焊，將需連接的兩段工件連接好，再采用自動焊接系統進行填充蓋面，此焊接采用熊谷A-305自動外焊系統，焊接圖如下：

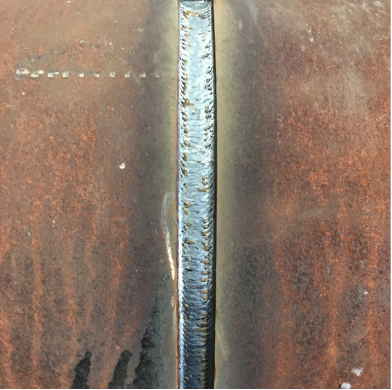

圖：（全位置向上焊）焊接效果

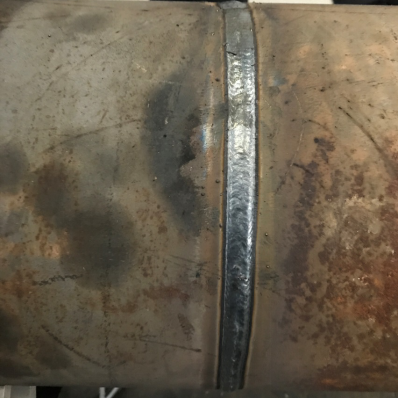

圖：(全位置向下焊)焊接效果

熊谷A-305管道全位置自動焊機用于管道根焊、熱焊、填充焊和蓋面焊，適合GMAW/FCAW-GS/GTAW三種焊接工藝?？珊附犹间?、不銹鋼等各種管／管對接。配置不同軌道也適合其它工件的全位置焊接需求。主要應用于石油、化工、食品、工程安裝、鍋爐、軍工和核電等行業的管/管焊接。功能：可用于管道根焊、熱焊、填充焊和蓋面焊，適合GMAW/FCAW-GS/GTAW三種焊接工藝，配置不同軌道也適合其它工件的全位置焊接需求。
