在管道內檢測（清管）前，需要對管線進行管線調查，防止管道內檢測（清管）過程中發生卡堵等安全風險。檢測器（清管器）卡堵是檢測（清管）作業過程中的一類嚴重問題，輕則造成輸油（氣）過程中斷，嚴重時可能造成管道壓力異常升高，可能會導致管道泄露、管體破裂、儀器損壞等嚴重問題。

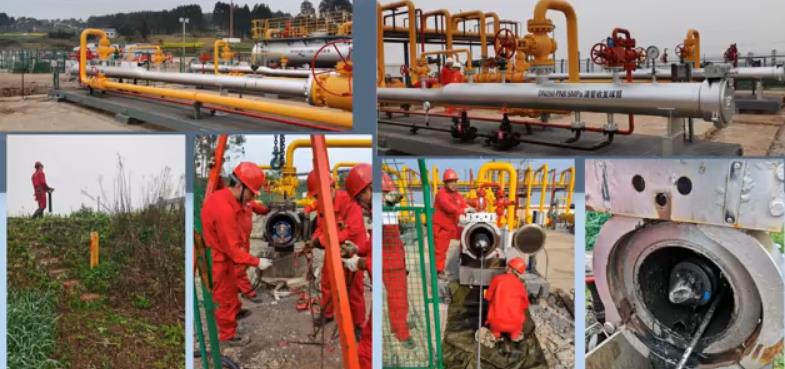

圖：熊谷檢測設備應用在現場

為什么管道檢測（清管）前，要特別關注三通問題呢？因?yàn)?，檢測器（清管器）在通過管道三通（特別是大口徑三通）的過程中，如果沒有檔條，檢測器（清管器）容易發生切斜，導致檢測器（清管器）前端落入三通處，從而使檢測器（清管器）卡堵；另外，還需要關注套管三通和相鄰三通的情況，否則容易導致停球，使檢測（清管）失敗。

以下是管線調查時，特別要注意管道三通的條件：

1、開孔直徑大于30%管道外徑的三通應設置擋條或擋板。

擋條或擋板的內弧應與主管內表面弧度相同，并等間距分布；

軸向擋條和周向擋條應垂直交叉并焊接牢固，擋條兩端與管道應焊接固定；

擋條的具體設置方法和要求宜按照相關規范和要求執行。

2、套管三通開孔區域軸向長度應不大于管道外徑。

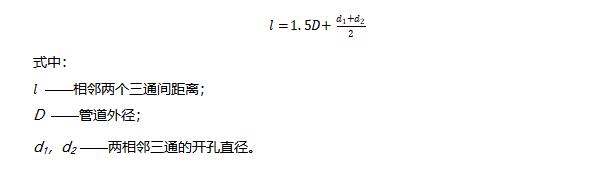

3、相鄰兩個三通（開孔直徑大于30%管道外徑的三通）中心間距離應大于下列計算值：
