管道自動焊技術以焊縫質量好、焊接速度快，操作簡單等優點，在長輸管道施工領域得到了迅速發展。國內大部分長輸管道的管端坡口是由制管廠根據相關標準及施工單位的要求在管道制作過程中就將坡口加工完成。將管道運至施工地后，無需再加工坡口即可直接組焊。國外長輸管道環焊縫的焊接大部分采用管道自動焊或半自動焊接，管端坡口絕大部分在施工現場加工。大口徑管道環焊縫不采用現場坡口，坡口的質量很難滿足管道自動焊的需要。坡口形式、坡口尺寸和組裝質量，對焊接質量和焊接效率有著關鍵的影響。

讓我們一起來認識管道自動焊工藝都有哪些坡口形式？

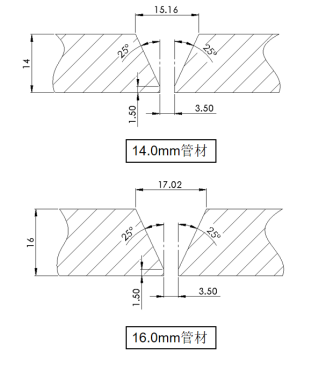

1、手工氬弧半自動打底+全自動焊接（薄壁管17.5mm以內）坡口圖

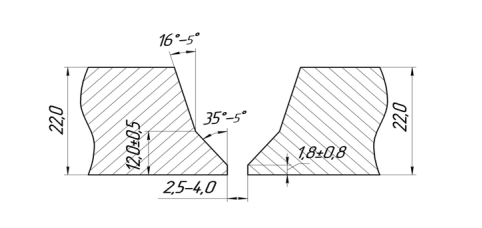

2、焊條氬弧焊或者半自動打底，單槍自動焊向上焊填蓋坡口圖（針對大于17.5mm厚壁管道焊接）

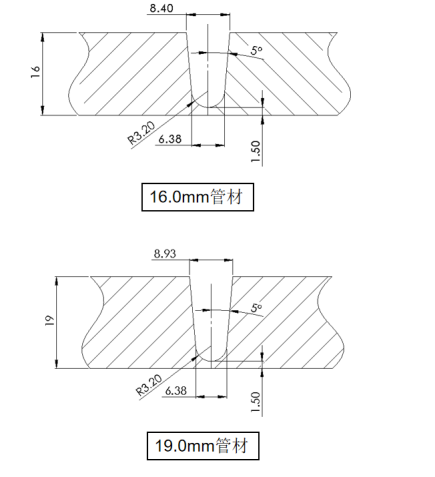

3、全自動外根焊焊接坡口圖（采用銅襯墊外根焊）

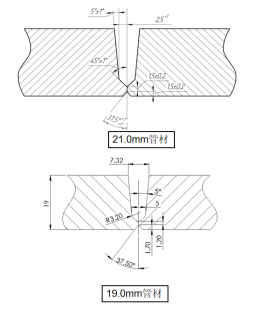

4、全自動內焊+全自動外焊焊接坡口圖

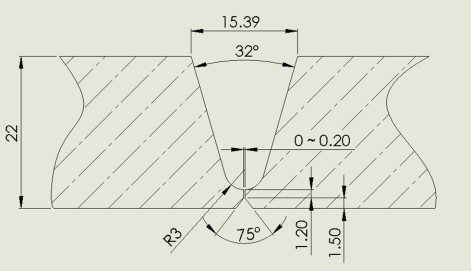

5、內焊機打底+單槍外焊向上焊填蓋

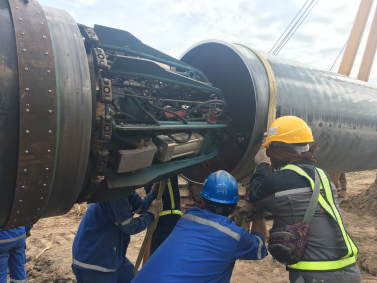

圖：熊谷全自動內焊機在泰國五號線

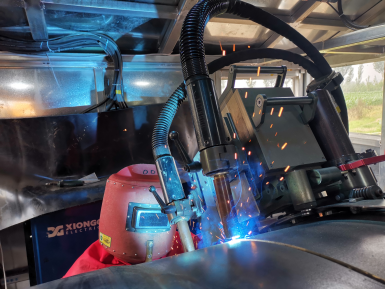

圖：熊谷全自動雙槍外焊機在中俄東線
