今天，我們來說說逆變式無氣自保護(hù)焊機(jī)怎么使用的問題，無氣自保護(hù)藥芯焊絲是通過焊絲藥芯中的造渣劑、造氣劑在電弧高溫作用下產(chǎn)生的氣、渣對(duì)熔滴和熔池進(jìn)行保護(hù)。不需外加保護(hù)氣體，焊槍結(jié)構(gòu)簡(jiǎn)單、重量輕，焊工操作方便；抗風(fēng)抗氣孔性能良好，在焊接中只要風(fēng)速不超過8m/s，可不采取任何防護(hù)措施，特別適用于管道全位置向下焊工藝野外施工作業(yè)。焊接電源采用熊谷逆變焊機(jī)DPS-500P、MPS-500、D7-500（N）。采用直流正接，焊件接電源正極，焊槍接電源負(fù)極。如果極性接反,則容易出現(xiàn)飛濺大，熔深淺，焊接效果差的問題。

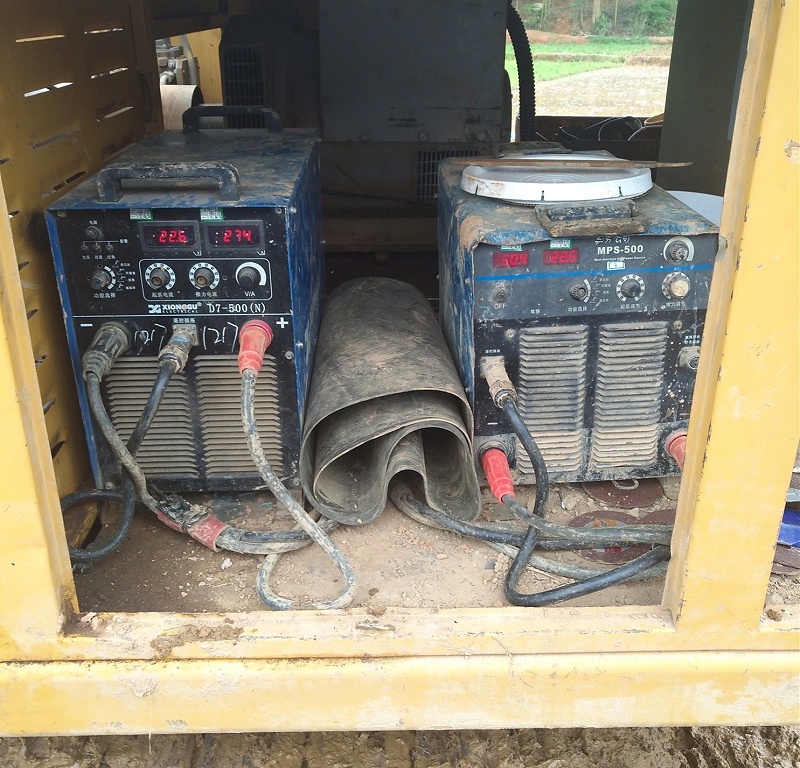

圖：熊谷逆變式無氣自保護(hù)焊機(jī)在成都天府新區(qū)集輸氣管道工程

     在藥芯自保護(hù)下向焊接中，電弧電壓、送絲速度、焊槍角度、焊接速度、干伸長(zhǎng)度、焊接手法等工藝參數(shù)匹配好時(shí)，才能實(shí)現(xiàn)穩(wěn)定的焊接過程，焊縫成型好、操作適應(yīng)性好、焊接效率質(zhì)量高的優(yōu)越性。

     在焊接過程中，電弧電壓是藥芯自保護(hù)的重要參數(shù)之一。在藥芯自保護(hù)下向焊工藝中，電弧電壓一般控制在18-22V之間為宜。如果電壓過高，溶深變淺，鐵水變太稀，不易存留在焊縫表面，失去其焊縫金屬表面保護(hù)作用，產(chǎn)生氣孔。電壓過低，則電弧過程不穩(wěn)、頂絲，焊道成型鼓、飛濺變大，熱焊、填充焊時(shí)中間高兩邊低，易產(chǎn)生未溶夾渣等缺陷。

      焊絲的干伸長(zhǎng)度，即焊絲在導(dǎo)電嘴與工件產(chǎn)生的電弧之間伸出的長(zhǎng)度。干伸長(zhǎng)度越變長(zhǎng)，則電弧電壓不變電流??；干伸長(zhǎng)度變短，則電弧電壓不變電流變大。一般干伸長(zhǎng)度應(yīng)控制在１0～２５毫米之間為宜。焊絲的干伸長(zhǎng)度控制，在焊接過程中對(duì)確保焊接質(zhì)量至關(guān)重要。

       熱焊填充蓋面4點(diǎn)-6點(diǎn)使用操作方法，控制好合適的干伸長(zhǎng)度，在仰焊位置要做適當(dāng)?shù)臋M向擺動(dòng)、月牙、圓圈、三角形運(yùn)條法。（一般手法以反月牙作微擺）在坡口邊緣稍做停留，中間擺動(dòng)要快。其目的是在仰焊位置獲得更薄、更平、更凹的焊道。避免焊道成凸形，仰焊要求的是電壓要比其它位置焊接的要高；或電流要小，也可以采用滅弧焊接。干伸過短很容熱焊易燒穿、焊道成凸形、夾渣等焊接缺陷。避免凸的焊道不處理帶入下一層，為下道填充或蓋面打下基礎(chǔ)。焊槍做橫向擺動(dòng)焊絲與焊接方向85°-90°左右。

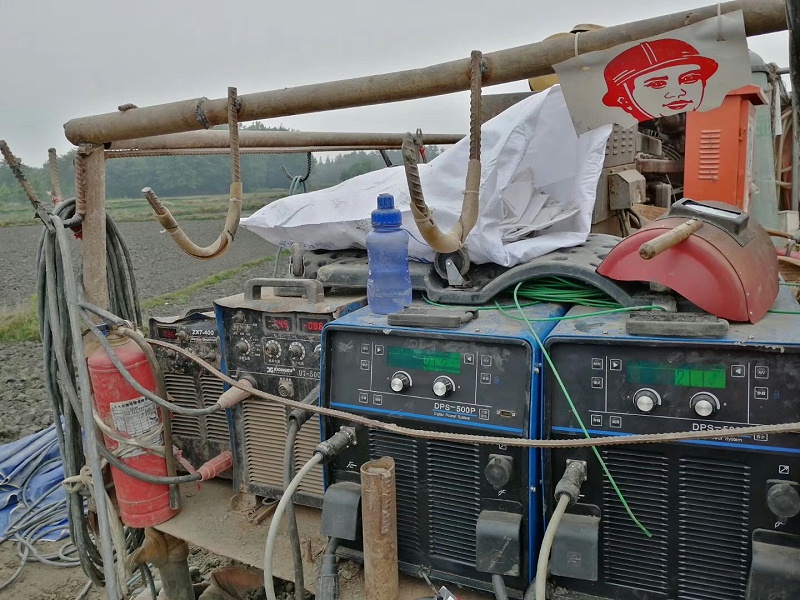

圖：熊谷逆變式無氣自保護(hù)焊機(jī)應(yīng)用于管道建設(shè)

    逆變式無氣自保護(hù)焊機(jī)的無氣自保護(hù)焊焊接工藝操作簡(jiǎn)單易學(xué)，但想把這門工藝學(xué)深、學(xué)透、學(xué)精還需要多練多想多問。根據(jù)不同的環(huán)境，不同的施工條件焊接工藝參數(shù)都要作相應(yīng)的微調(diào)。調(diào)出適合自己焊接的參數(shù)，在焊接過程中焊接電壓、電流、焊接手法、干伸長(zhǎng)度、送絲機(jī)、焊槍、焊接電纜的配置是影響和控制焊接質(zhì)量的關(guān)鍵。
