當你購買了熊谷D7-500A半自動氣保焊機 后，收到焊機請務必先開箱驗收，按照下面的物資明細核對是否有錯漏：D7-500A成套包裝有木箱及紙箱各一個，紙箱內有焊接電源D7-500A一臺，數據采集控制線一根，焊層錄入盒一只，焊層溫度采集模塊一只，角度傳感器模塊一只，配件盒一個。木箱內有送絲裝置XG-96一臺，控制電纜線及地線各一套，藥芯氣保焊槍一把，CO2氣表一只及配件盒一個。當核對無誤后，接下來就需要了解接線方式及焊機參數調節了。

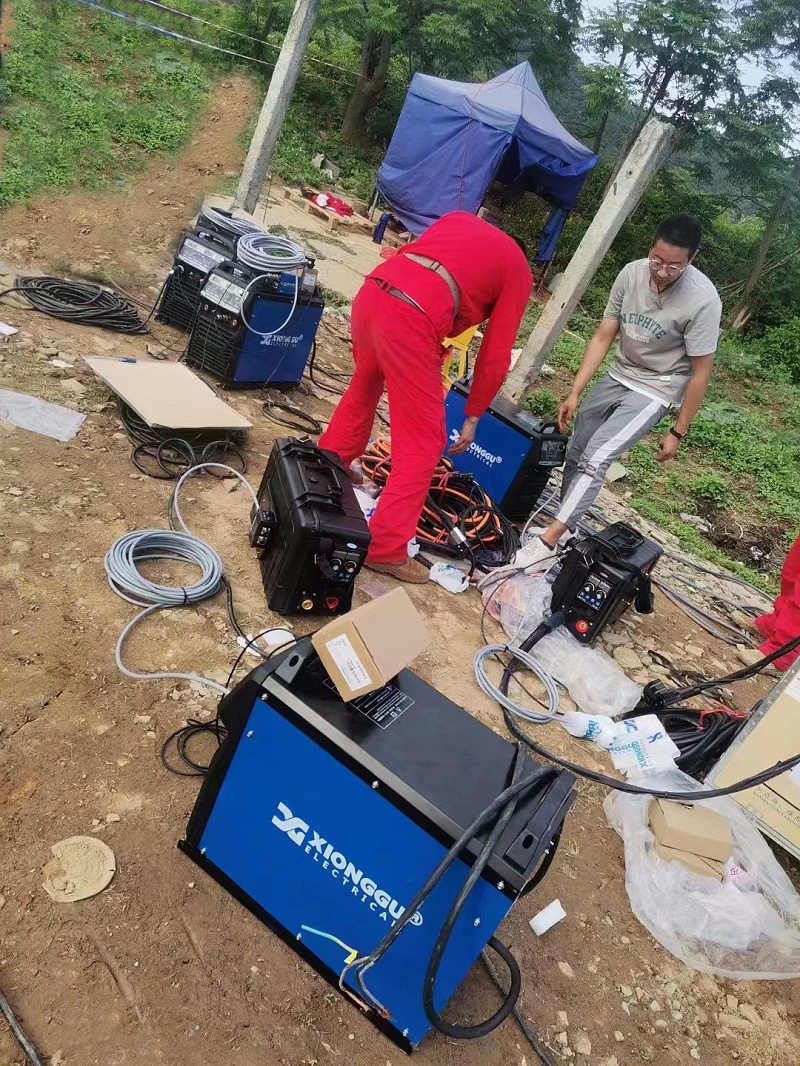

圖：熊谷D7-500A應用在項目上

一、藥芯焊絲氣保工藝接線

1、取出送絲裝置包裝箱的控制電纜線，找到控制電纜線氣管較長的一端，將氣管連接氣體減壓閥，接入氣瓶。再將這端焊接電纜紅色插頭插入焊機負極輸出端，14芯遙控插頭接入焊機14芯插座。

2、用類似的方式將控制電纜線另一端與送絲裝置進行連接。

3、將焊槍與送絲裝置進行連接。

4、取出送絲裝置包裝箱的焊接地線電纜，將黑色插頭插入焊機輸出正極插座，另一端牢靠緊固在焊接管口工裝上。

5、最后將電焊機電源線接入配電箱。

二、數據采集接線

1、將15m數據采集控制線一端接入焊機12芯數據采集接口，另一端與焊層錄入模塊12芯插座進行連接。

2、將焊層溫度采集模塊放在管口上，向右旋轉磁吸開關，焊層溫度采集模塊吸附在管口上，再將控制線插頭與焊層錄入模塊8芯插座進行連接。

3、將焊槍角度采集模塊安裝在焊槍擋板上，控制線插頭與焊層錄入模塊4芯插座進行連接。

4、將掃碼槍USB插頭插入焊機USB接口。數據采集連接完成。

三、焊接功能選擇及參數調節

3.1 功能設置

1、向左旋轉編碼器，將“功能菜單”選中，短按編碼器進入下一級菜單。

2、旋轉編碼器，選中“焊接功能菜單”，短按編碼器進入下一級菜單，將焊接功能選在“氬弧焊”，短按編碼器確定并返回上一級

3、用同樣的操作方式選擇“引弧方式”為“高壓引弧”或“提升引弧”。

4、根據焊接操作習慣選擇焊接模式為“兩步/四步”。

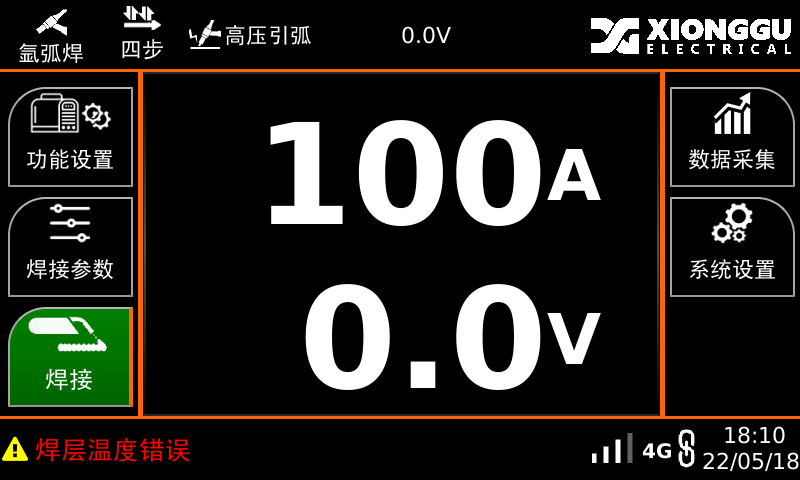

5、長按編碼器返回到主界面顯示電流、電壓參數值。

3.2 焊接參數設置

在主界面顯示電流、電壓參數時，按下編碼器按鍵，電流值變成“綠色”時，此時可以通過旋轉編碼器對焊接電流進行調節。若需更多的參數設置，可以進入“參數設置”菜單作進一步調節。

3.2 數據采集功能設置

1、向右旋轉編碼器，將“數據采集”菜單選中，短按編碼器進入下一級菜單。

2、選中“數據采集”開關菜單，短按編碼器進行下一級，選擇“打開”，短按編碼器確定并返回上一級。

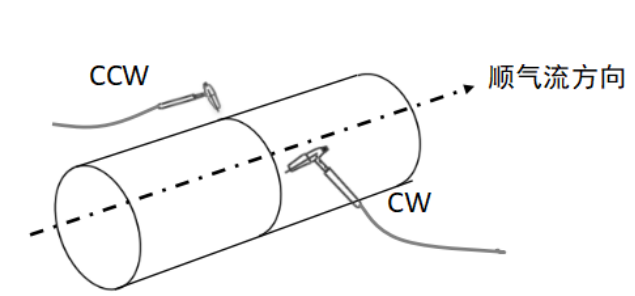

3、用同樣的方式選擇CW/CCW焊接位置。

4、選擇“實時數據采集”菜單，進入下一級，展示相應的焊接數據。

5、長按編碼器返回主界面顯示電流、電壓值。

6、如果顯示屏左下角顯示紅色的報警信息，提示當前焊接參數值超出焊接工藝規范文件要求，應及時調整焊接參數值。

    看完上面的內容，如果您還不是很了解熊谷D7-500A半自動氣保焊機的接線操作，后續我們會為大家錄制視頻詳細介紹，敬請關注我們的視頻講解哦。
